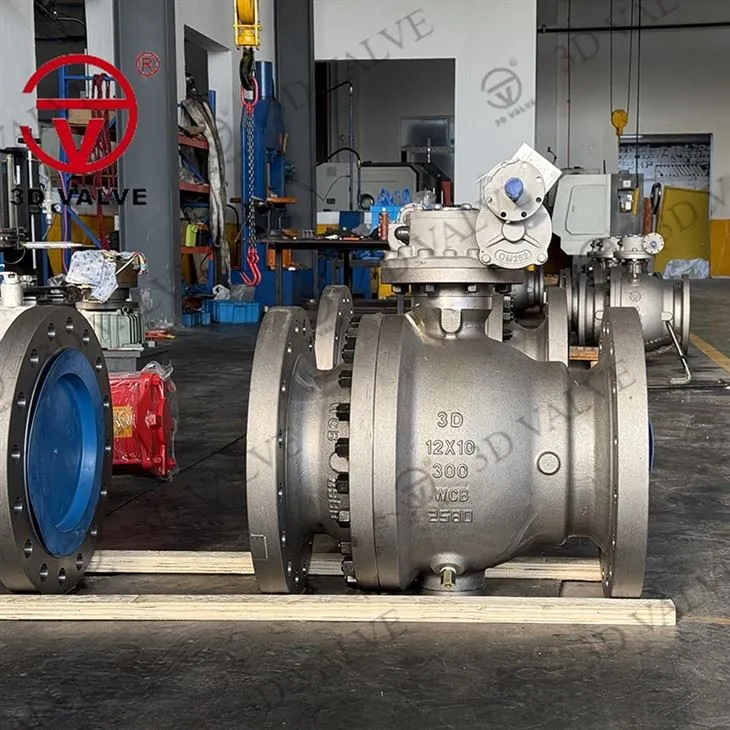

Kulový ventil namontovaný na čepu se sníženým průměrem je pokročilé řešení řízení průtoku pro vysokotlaké a vysokoteplotní aplikace. Tento ventil využívá design s redukovaným vrtáním a poskytuje ekonomickou a efektivní volbu pro průmyslová odvětví vyžadující sníženou spolehlivost a odpor průtoku. Kulička namontovaná na čepu může zajistit stabilitu a odolnost i v extrémních podmínkách a pohon turbíny zajišťuje přesné a automatizované řízení.
Tento ventil je široce používán v průmyslu ropy a zemního plynu, petrochemie, výroby energie a úpravy vody, kde je bezpečnost, účinnost a životnost rozhodující.
Hlavní funkce a specifikace
1. Konstrukce koule namontovaná na čepu
• Vylepšená stabilita: Kulička je podepřena čepy, což snižuje namáhání sedla ventilu a zajišťuje spolehlivý výkon vysokotlakého systému.
• Menší krouticí moment: Ve srovnání s plovoucími kulovými ventily je pro provoz potřebný menší výkon, vyšší účinnost a menší velikost pohonu.
• Těsné těsnění: Aby se zabránilo bublinotěsnému uzavření, mohou být poskytnuty měkké nebo kovové ventily splňující normy API 598 nebo ISO 5208.
2.Dvoudílná konstrukce těla
• Efektivní údržba: Dvoudílná konstrukce těla zjednodušuje montáž a demontáž a usnadňuje kontrolu a opravy.
• Kompaktní a odolný: Díky vysoké strukturální integritě a flexibilnímu designu může být instalován v omezených prostorech.
3. Redukovaný design otvoru
• Cenově dostupné řešení: Optimalizováno pro aplikace, které nevyžadují plné vrtání, což snižuje náklady na materiál a hmotnost ventilu.
• Vylepšené řízení toku: Minimalizujte turbulence toku při zachování efektivního výkonu.
4. Ovládání turbíny
• Přesné řízení: Turbínové pohony zajišťují přesný a konzistentní provoz automatizačních systémů.
• Efektivita: Zajistěte spolehlivý a spolehlivý pohon na velkých otvorech nebo vysokotlakých ventilech.
• Integrace zabezpečení: Poskytuje funkce bezpečné při selhání, jako je konfigurace otevření nebo zavření při selhání.
5. Stavební materiály
• Materiály ventilů: uhlíková ocel (A105), nerezová ocel (SS304/SS316) nebo speciální slitiny používané v korozivním prostředí.
• Těsnící materiál: Volitelné PTFE, RPTFE nebo kovové držáky ventilů mohou splňovat různé požadavky na teplotu a tlak.
• Odolnost proti korozi: Vhodné pro drsná prostředí, lze zvolit povlaky, jako je epoxidová pryskyřice nebo niklování.
6. Provozní parametry
• Jmenovitý tlak: ANSI 150 až 2500 nebo ekvivalentní normy PN pro zajištění kompatibility s vysokotlakými systémy.
• Teplotní rozsah: -46 stupňů C až 450 stupňů C (-50 stupňů F až 842 stupňů F), v závislosti na použitém materiálu.
• Koncové připojení: Příruby, tupé spoje nebo závitové čela splňují normy ASME, DIN nebo JIS.
Použití dvoudílné turbíny sníženootvorkulový ventil namontovaný na čepu
1. Ropný a plynárenský průmysl
• Používá se pro upstream, midstream a downstream aplikace ropy, zemního plynu a rafinovaných produktů.
• Vhodné pro potrubí, kompresní stanice zemního plynu a pobřežní plošiny.
2. Petrochemické a chemické zpracování
• Snadno zvládá korozivní chemikálie, vysoké teploty a tlak.
• Netěsnostní těsnění zajišťuje bezpečnost a shodu s životním prostředím
3. Výroba energie
Spolehlivý ve vysokotlakých parních a chladicích systémech tepelných elektráren a jaderných elektráren.
4. Úprava a rozvod vody
Používá se pro odsolování mořské vody, čištění odpadních vod a komunální vodovodní systémy pro dosažení účinné regulace průtoku.
5. Těžba a těžba
Kontrolujte abraziva a korozivní kaly, abyste zajistili dlouhodobou životnost a výkon.
Snížené výhody dvoudílné turbínyotvorkulový ventil namontovaný na čepu
• Ekonomicky efektivní: má za cíl snížit slabá místa při zachování optimálního řízení provozu a minimalizaci spotřeby materiálu.
• Odolnost a stabilita: Kulička uložená na čepu prodlužuje její životnost a výkon při extrémním tlaku.
• Přesné řízení: Turbínové pohony zajišťují přesné a konzistentní řízení a podporují požadavky průmyslové automatizace.
• Snadná údržba: Dvoudílná konstrukce těla umožňuje rychlý přístup během údržby a snižuje prostoje.
• Univerzálnost: Vhodné pro různé typy médií, včetně plynů, kapalin a buničiny.
Shoda a certifikace
• Potrubní ventily API 6D.
• ISO5211 montážní podložka pro kompatibilitu s pohony.
• Standardní certifikace požární ochrany API 607 nebo ISO 10497
• Držte se antistatického designu IEC60079 a pracujte bezpečně ve výbušném prostředí.
Vlastní možnosti
Dvoudílný kulový ventil turbíny s redukovaným vrtáním namontovaný na čepu lze vysoce přizpůsobit specifickým průmyslovým požadavkům.
• Výběr materiálu: Vyberte si z různých materiálů těla a povrchu, aby byly kompatibilní s korozivními nebo korozivními médii.
• Konfigurace provedení: turbínové, pneumatické nebo elektrické pohony s funkcí zabezpečení proti selhání.
• Typ připojení: přírubový spoj, svařovaný spoj nebo závitový spoj podle konfigurace potrubí.
• Možnosti těsnění: Vhodné pro měkké sedlo nebo kovová sedla ventilů za různých provozních podmínek.
Proč si vybratturbina dvoudílná sníženaotvorkulový ventil namontovaný na čepu?
S desítkami let zkušeností s konstrukcí a výrobou ventilů nabízíme přizpůsobené, vysoce kvalitní produkty, které splňují vaše individuální provozní požadavky. Naše ventily procházejí přísným testováním, aby byla zajištěna odolnost, přesnost a spolehlivost v drsném prostředí. Volba dvoudílného kulového ventilu namontovaného na čepu se sníženým průměrem může poskytnout bezpečné, efektivní a vynikající provozní řešení.
Okamžitě nás kontaktujte a zjistěte více o produktu nebo požádejte o vlastní řešení pro konkrétní aplikace.
